Caracteristiques

Nombre de blocs 1
Longueur 245 m
Largeur 162 m
Hauteur 19 m
Epaisseur du toit 9.20 m
Nombre total d'alvéoles 11
Nombre d'alvéoles à flot 4 (Alvéoles 1 à 4)
Nombre d'alvéoles de Radoub 7 (Alvéoles 5 à 11)
Surface couverte 43 000 m2
Volume de béton coulé 600 000 m3



Le toit

Lors de la construction de la base, une dalle de béton de 3.5m d'épaisseur fut coulée au dessus des alvéoles. Ce toit fut rapidement renforcé par une deuxième dalle épaisse de 2.10m qui possède la particularité d'être en forme de V inversé. Cette architecture permet de faire reposer le poids de la nouvelle épaisseur de toît sur les murs et non sur la première dalle de béton qui n'aurait pas supporté la charge..

A partir de 1943, les Allemands commencent la construction de la structure "fangrost". Cette structure, faite de poutres de béton parallèles posées à  2.10m au dessus des dalles de béton, permettait de faire exploser les bombes avant qu'elles n'atteignent le toit de la base. Les travaux s'achèvent à  l'été 1944. Le toit a alors une épaisseur totale de plus de 9m.



Les alvéoles

Les alvéoles 1 à  4 sont des bassins à  flot. Elles permettent l'accueil de 2 U-boote par alvéole (poste A et poste B). Ces alvéoles peuvent être fermées par des volets blindés coulissant horizontalement pour protéger les sous-marins des bombardements.

Caractéristiques :

  • Longueur : 106,20 m
  • Largeur : 20 m
  • Largeur du bassin : 18 m

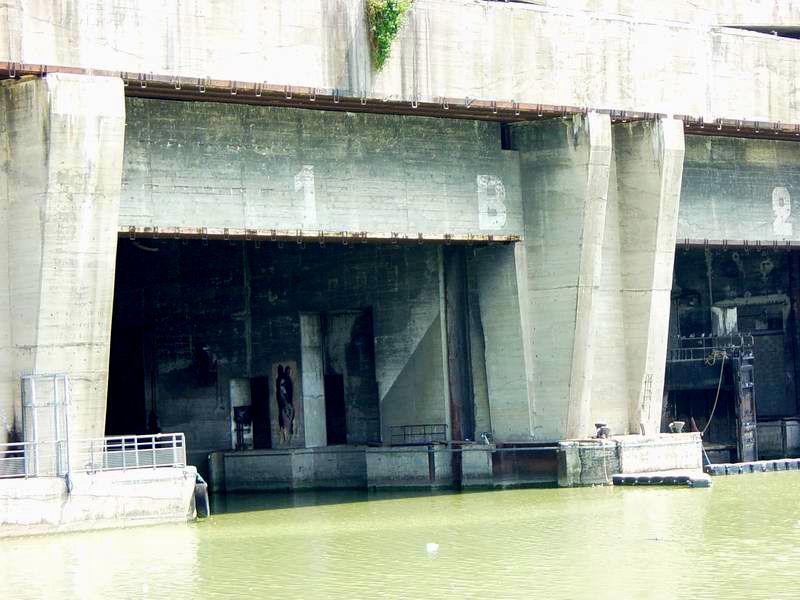

Base sous-marine de Bordeaux - Alvéole n°1
Alvéole n°1



Les alvéoles 5 à 11 sont des bassins de radoub. Elles peuvent accueillir chacune un sous-marin et peuvent être asséchées par de puissantes pompes. La fermeture du bassin est assurée par un bateau porte qui vient coulisser dans les encoches prévues à cet effet de part et d'autre des alvéoles. Afin de protéger les sous-marins des bombardements, chaque alvéole de radoub est équipé de volets blindés verticaux.

Caractéristiques (alvéoles 5 à 8) :

  • Longueur : 103,90 m
  • Largeur : 13,50 m
  • Largeur du bassin : 12 m

Caractéristiques (alvéoles 9 à 11) :

  • Longueur : 96 m
  • Largeur : 12,50 m
  • Largeur du bassin : 11 m



Base sous-marine de Bordeaux - Alvéoles 9 et 10
Alvéoles 9 et 10

Base sous-marine de Bordeaux - Bateau porte
Bateau porte permettant la fermeture du bassin

Base sous-marine de Bordeaux - Volets verticaux alvéole 6
Volets verticaux de l'alvéole n°6

Base sous-marine de Bordeaux - Station de pompage
Station de pompage
